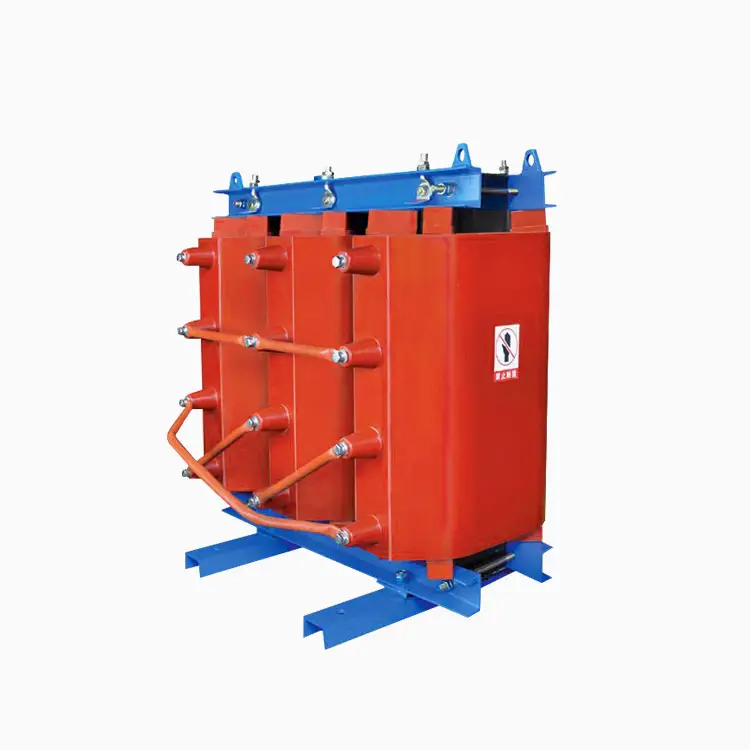

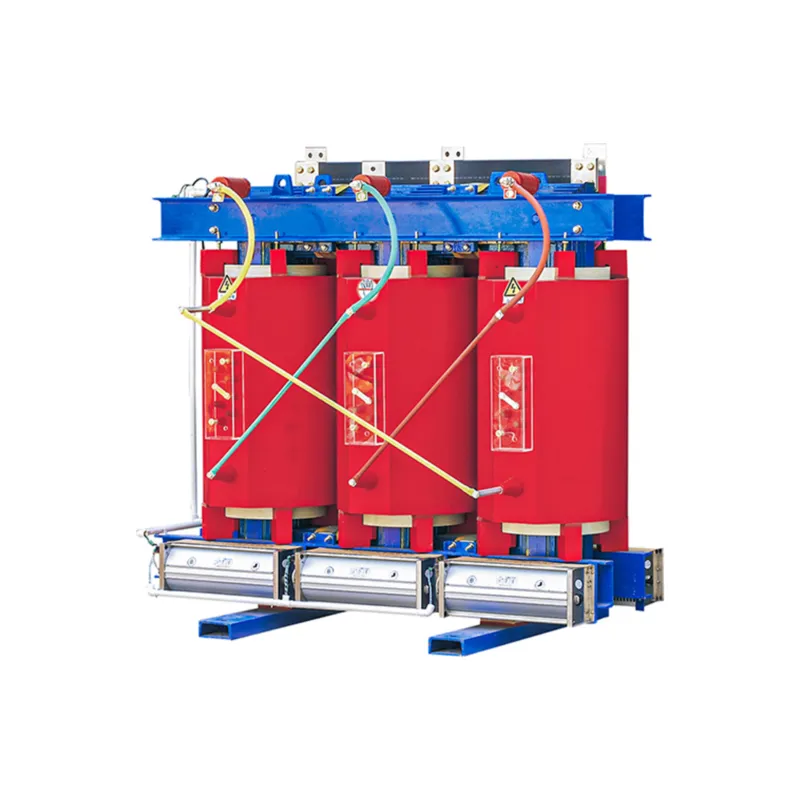

Amorfinen seos kuivatyyppinen jakelu muuntaja

SYHF: n korkealaatuinen amorfinen seoksen kuivatyyppinen jakelumuuntaja. Käytetyn amorfisen seosnauhan paksuus on pieni, ja resistiivisyys on noin kolme kertaa kylmävalssatun piisiteräksen levyn paksuus. Siksi amorfisesta seoksesta valmistetussa rautaydinnässä on paljon pienempi pyörrevirtahäviö kuin kylmän rullatun piiseräksen levystä valmistettu. Seoksen hystereesin menetys on paljon pienempi kuin kylmävalssatun piisiteräksen levyn. Ydinhäviö on erittäin alhainen, noin 75% alhaisempi kuin perinteisen piisiteräksen ydinmuuntajan ilman kuormitushäviö. Se on kohtuullinen alhainen menetys energiansäästö muuntaja. Lisäksi amorfisen seoksen pakkollisuus on paljon vähemmän kuin 4a/m, joka on noin 1/7 kylmävalssatun piin teräslevylle. Amorfisen seoksen hystereesisilmukan pinta -ala on paljon pienempi kuin kylmävalssatulla teräslevyllä, joka kuuluu amorfiseen tilaan. Pienestä menetyksestä johtuen amorfinen seosmuuntaja on vähemmän lämmitys, matala lämpötilan nousu ja stabiili toiminnan suorituskyky.

Amorfinen seoksen kuivatyyppinen jakelumuuntaja käyttää amorfista seosta, jolla on erinomainen magneettinen johtavuus muuntajan ydinmateriaalina, ja voi lopulta saada erittäin alhaisen häviö -arvon. Mutta sillä on monia ominaisuuksia, jotka on taata ja otettava huomioon suunnittelussa ja valmistuksessa. Pääkappale heijastaa seuraavia näkökohtia:

(1) Amorfisen seoslevyn materiaalin kovuus on erittäin korkea, ja tavanomaisilla työkaluilla on vaikea leikata, joten sen tulisi harkita vähentävän leikkauksen määrää suunnittelussa.

(2) Yhden amorfisen seoslevyn paksuus on erittäin ohut ja materiaalin pinta ei ole kovin tasainen, joten ydintäyttökerroin on alhainen.

(3) Amorfiset seokset ovat erittäin herkkiä mekaaniselle jännitykselle. Rakenteellisessa suunnittelussa on vältettävä perinteistä suunnittelujärjestelmää, jossa on rautaydintä pääkuormaa kantava rakenteellisena jäsenenä.

(4) Erinomaisten alhaisten häviöominaisuuksien saamiseksi amorfiset kevytmetalli rauta -sirut on hehkutettava.

(5) sähköisen suorituskyvyn suhteen. Rautasirun leikkausmäärän vähentämiseksi koko tuotteen rautaydin koostuu neljästä erillisestä rautaydinkehyksestä rinnakkain, ja jokainen vaihekävel on asetettu kahteen kehykseen riippumattomalla magneettipiirillä. Perusmagneettisen vuon lisäksi jokaisessa kehyksessä on myös kolmas harmoninen magneettinen vuoto. Kolmas harmoninen magneettinen vuoto kahdessa haavan rautaydinkehyksessä käämityksessä on aivan vastakkainen vaiheessa ja arvon yhtä suuri. Siksi kolmannen harmonisen magneettisen flux -vektorien summa jokaisessa käämitysryhmässä on nolla. Jos ensisijainen puoli on kytketty, piirillä, jolla on kolmannen harmonisen virran, ei ole kolmannen harmonisen jännitekomponentin indusoidussa jänniteaaltomuodossa toissijaisella puolella.
