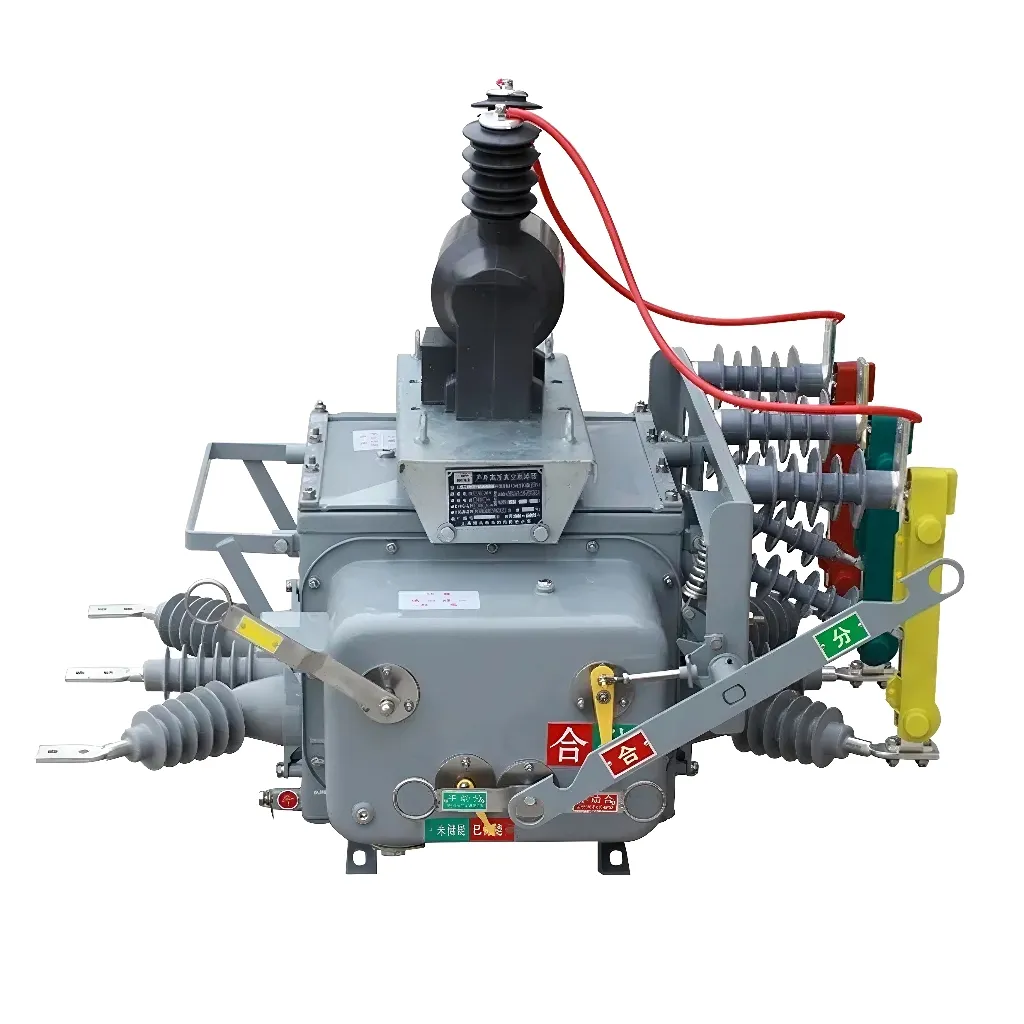

Tyhjiön katkaisija VCB sähköasemassa

Sulkemisoperaation aikana SYHF: n kestävä tyhjiökatkaisija VCB sähköasemilla saa virtaa kevään mekanismiin tallennetulla energialla. Energian varastointimekanismia voidaan ohjata ulkoinen virtalähde tai manuaalisesti energian varastointikahva. Energian varastoinnin valmistumisen jälkeen energian varastointiindikaattori näyttää "energian varastoinnin". Samanaikaisesti energian varastointikytkin katkaisee energian varastoinnin moottorin virtalähteen jättäen katkaisijan suljetussa tilassa. Sulkemisoperaation aikana katkaisija voidaan sulkea, onko "sulkeminen" -painiketta manuaalisesti painettu vai sulkeva solenoidikela laukaistaan ​​etäkäytöllä. Kun päätöstoiminta on valmis, energian varastoindardaattori ja energian varastointikytkin nollataan ja moottorin teho palautetaan. Sitten moottori viritaan uudelleen. Sulkemisilmoitin näyttää "suljettu" ja apukytkimen kosketuskytkimen asennot. Avaustoimenpiteessä katkaisija voidaan avata painamalla "Avaa" -painiketta manuaalisesti tai käynnistämällä sulkevan solenoidikelan etäyhteyden kautta. Kun avaustoimenpide on valmis, avausilmaisin näyttää "avoimen" ja apukytkimen koskettimien asento muuttuu. Samanaikaisesti avausoperaation aikana laskuri kasvaa yhdellä ja vastaava luku voidaan havaita paneelin havaintoikkunan kautta.

Mikä on tyhjiön katkaisija?

Tyhjiökatkaisijoita kutsutaan yleensä VCB: ksi ammattimaisesti. Tyhjiökatkaisijat ovat epätavallinen katkaisija. Tämän tyyppisessä katkaisijassa kaari sammuu tyhjiöväliaineella. Tyhjiökatkaisimia käytetään laajasti, koska niiden dielektrinen lujuus on huomattavasti parempi kuin mikään muu väliaine. Verrattuna muihin dielektrisiin väliaineisiin, tyhjiö on paras väliaine kaarien sammuttamiseksi.

Koska tyhjiökatkaisijoista käytetään sekä kytkettyjen laitteiden kytkemiseen että suojaamiseen, niiden käyttönopeuden on oltava erityisen nopeaa varmistaakseen, että katkaisija voi matkustaa nopeasti vikaan estämään vikavirta vahingoittamasta laitetta. Joten tämäntyyppinen katkaisija vaaditaan sekä ruudukon pääsyviivoilla että yhteenliittymäriveillä.
