Käytätkö oikeaa katkaisijaa sovellukseesi?

Sisällysluettelo

1. Mikä on katkaisija – miten se toimii, miksi sillä on merkitystä, mitä sinun pitäisi tietää

2. Miten ilmakuormakytkimet eroavat ja miksi niillä on merkitystä

3. Kuinka kuormitusta katkaisevat kytkimet toimivat, miksi niitä käytetään, mitkä ovat tekniset erot

4. Tuoteparametrit ja katkaisijavalikoimamme tekniset tiedot + usein kysytyt kysymykset

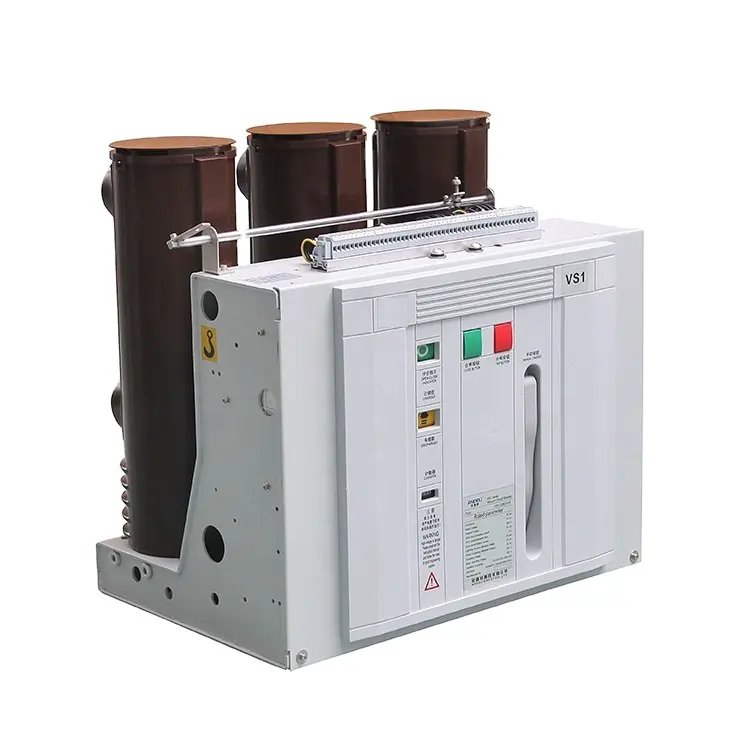

Mikä on katkaisija – miten se toimii, miksi sillä on merkitystä, mitä sinun pitäisi tietää

Miten katkaisija toimii?

A katkaisijaon sähkömekaaninen (tai elektroninen) kytkinlaite, joka katkaisee sähkövirran, kun havaitaan vika (kuten ylivirta, ylikuormitus tai oikosulku). Sisäisesti monet katkaisijat yhdistävät bimetalliliuskan (lämpösuojaukseen) ja sähkömagneetin (välittömän oikosulun katkaisun). Kun katkaisijan laukaisumekanismi aktivoi kaaren, joka laukaisee kosketinmekanismin, laukaisee katkaisijan. valokaaren sammutusaine tai mekanismi ja virran virtaus pysähtyy.

Miksi katkaisija on erittäin tärkeä?

• Se suojaa johtoja, laitteita ja ihmisiä katkaisemalla mahdollisesti vaaralliset ylivirtavirrat ennen vahinkoa, tulipaloa tai laitevikaa.

• Toisin kuin kertasulake, katkaisija voidaan nollata ja käyttää uudelleen, mikä parantaa järjestelmän ylläpitoa ja luotettavuutta.

• Nykyaikaisissa sähkönjakelujärjestelmissä katkaisija toimii myös selektiivisenä suojana, mikä mahdollistaa useiden piirien koordinoinnin, mikä estää tarpeettomat katkokset.

Mitkä ovat tärkeimmät tekniset ominaisuudet, joita sinun tulisi arvioida?

Tässä on yhteenveto luettelo tärkeimmistä parametreista:

Nämä ovat alan ohjeiden mukaisia: esimerkiksi valmistaja Eaton kuvaa katkaisijoiden viisi pääosaa (runko, käyttömekanismi, koskettimet, valokaarisammutin, laukaisuyksikkö) ja selittää, kuinka nämä osat määrittävät suorituskyvyn.

Lyhyet FAQ (yleiset kysymykset)

K: Mitä eroa on sulakkeella ja katkaisijalla?
V: Sulake on kertakäyttöinen laite, joka sulaa ja on vaihdettava ylivirtatapahtuman jälkeen, kun taas katkaisija voidaan nollata laukaisun jälkeen, ja se sisältää usein lisäsuojaominaisuuksia, kuten maasulkusuojan tai kaarivikasuojan.
K: Miksi katkaisijani laukeaa jatkuvasti?
V: Toistuva laukaisu osoittaa joko, että piiri on ylikuormitettu (liian monet laitteet käyttävät virtaa), oikosulku tai maasulku tai katkaisija voi olla viallinen/vanhentunut. Oikea mitoitus ja johdotus ovat välttämättömiä.
K: Voinko vaihtaa katkaisijan mihin tahansa merkkiin?
V: Ei aina. Katkaisijan on täytettävä yhteensopivat vaatimukset (jännite, virta, katkaisukyky) ja paneelin vaatimukset ja paikalliset sähkömääräykset. Yhteensopimattoman tuotemerkin tai virheellisten teknisten tietojen käyttö voi mitätöidä takuut tai vaarantaa turvallisuuden.

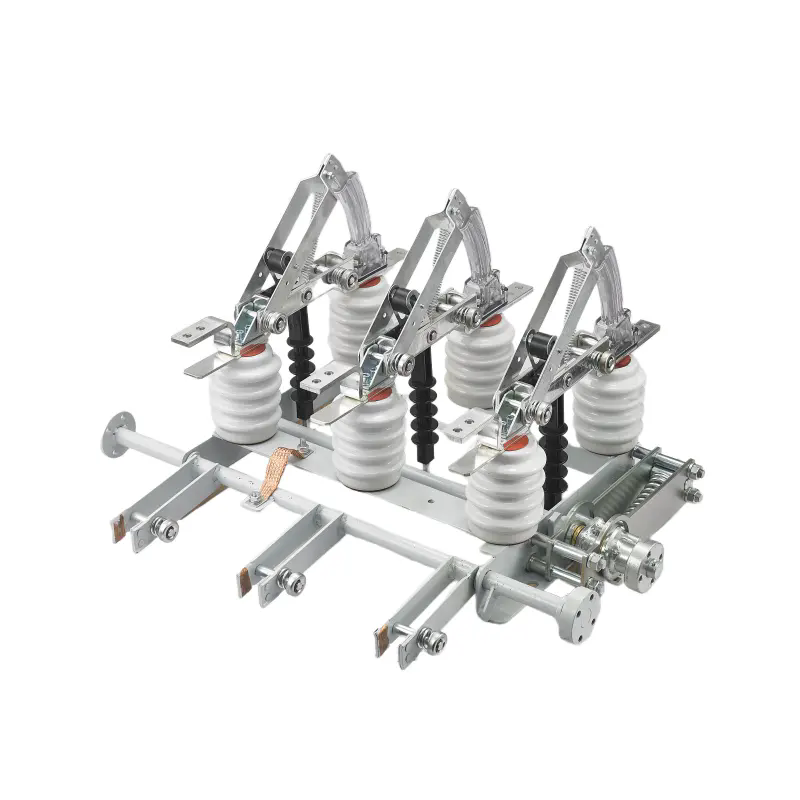

Miten ilmakuormakytkimet eroavat ja miksi niillä on merkitystä

Kuinka ilmakuormituskytkin toimii?

AnSisäinen erotinkytkinon eräänlainen kojeisto, jota käytetään valokaaren sammutusaineena muodostettaessa tai katkaistaessa kuormitettua piiriä. Se pystyykuormitusvirtojen tekeminen ja katkaisu(vaikkakaan ei välttämättä suuria vikavirtoja) turvallisemmalla tavalla kuin tavallinen isolaattori.
Koskettimet erottuvat, ilmarakoon voi muodostua kaari ja kaaren venyttämiseen, jäähdyttämiseen ja sammuttamiseen käytetään erityisiä suunnitteluominaisuuksia (kaarisarvet, ilmavirtaus, kosketingeometria).

Miksi sisäerotinkytkin on hyödyllinen järjestelmissä?

• Se mahdollistaalive vaihtokuormituspiireistä (eli piireistä, jotka ovat jännitteisiä ja jotka kuljettavat virtaa) ilman raskaan katkaisijan täyttä vikapiirin katkaisuvelvollisuutta, mikä tarjoaa edullisemman vaihtoehdon tiettyihin sovelluksiin.

• Sitä käytetään usein syöttöjohdoissa, muuntajien eristämisessä ja jakelupaneeleissa, joissa täydellistä katkaisijan suojausta ei ehkä tarvita, mutta turvallinen kytkentä on kriittinen.

• Yksinkertaisempi rakenne tarkoittaa usein alhaisempia kustannuksia, alhaisempaa huoltoa ja yksinkertaisempaa asennusta verrattuna suuritehoisiin katkaisijoihin.

Mitä kannattaa tarkistaa valittaessa?

• Nimellisjännite ja -virta kuorman kytkentään

• Oli se sitten suunniteltuelävä kuorma merkki/tauko(kuorman katkaisija) eikä vain eristystä nollavirran alla

• Valokaarisammutusrakenne (ilma vs. muut väliaineet) ja odotettu huolto

• Kuinka se liittyy suojalaitteisiin (esim. tarvitaanko edelleen vikavirran katkaisevaa laitetta alavirtaan?)

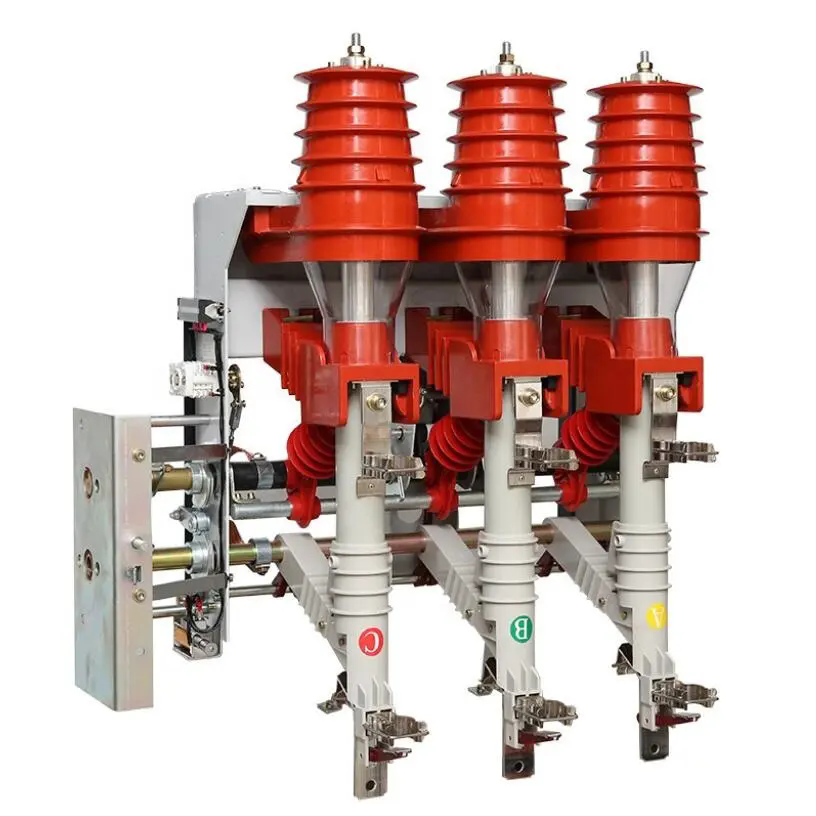

Kuinka kuormitusta katkaisevat kytkimet toimivat, miksi niitä käytetään, mitkä ovat tekniset erot

Miten kuormitusta rikkova kytkin toimii?

Kuormankatkaisukytkin (LBS) on suunniteltu turvallisesti muodostamaan ja katkaisemaan kuormitettuja piirejä (eli virtaavaa virtaa) ja eristämään virtapiiri huoltoa varten. Se käyttää mekanismeja (jousikuormitetut koskettimet, valokaaren sammutuskammiot, kaasu/tyhjiöväliaineet) kaaren hallintaan jännitteisen piirin avaamisen yhteydessä.
Kuormituksen alaisena avattaessa laitteen tulee ohjata kaarta, kunnes virta putoaa nollaan, tai ohjata valokaaren energia turvallisesti. Jotkut LBS-laitteet on rakennettu kuljettamaan vikavirtoja lyhyen ajan, joka tarvitaan sulakkeen tai katkaisijan toimintaan.

Miksi valita kuorman katkaisija tavalliseen katkaisijaan verrattuna?

• Se voi tarjota kustannustehokasta kytkentää, kun täyttä suojausta ei vaadita (esimerkiksi järjestelmissä, joissa ylävirran katkaisija käsittelee vikakatkaisun).

• Se mahdollistaa jännitteisten piirien turvallisen kytkemisen (huoltoon, kuormansiirtoon) ilman koko järjestelmän täydellistä keskeytystä.

• Yksinkertaisempi rakenne voi pienentää jalanjälkeä, vähentää huoltoa ja helpottaa asennusta tietyissä keskijännitejakeluasetuksissa.

• Se tukee järjestelmän joustavuutta: syöttöjen vaihtoa, muuntajaliitäntöjen käsittelyä ja jakeluverkon uudelleenkonfigurointia.

Mitkä ovat tärkeimmät tekniset erot?

Toisin kuin täydet katkaisijat,kuormaa rikkovat kytkimetvoi ollapienempi viankatkaisukyky, mutta hyvä kuorman kantaminen ja tekeminen/murto kuorman alla.

• Nimellisjännite ja -virta (normaalikäyttöön)

• Kuorman merkki/katkaisuvirran luokitus

• Pienten induktiivisten/kapasitiivisten virtojen keskeytyskyky

• Onko se soveltuva vikavirran katkaisuun tai vain alavirran suojaus kattaa vikavirrat

• Mekaaninen kestävyys, valokaaren sammutusaine, etäkäyttömahdollisuus

Tässä on vertailutaulukko selkeän ymmärtämisen vuoksi:

Tuoteparametrit ja katkaisijavalikoimamme tekniset tiedot + usein kysytyt kysymykset

Esimerkki tuotteen määrittelystä

Alla on yksityiskohtainen tekninen taulukko standardin katkaisijatuotevalikoimastamme tuotemerkin allaSyhf. Nämä parametrit voidaan mukauttaa asiakkaan vaatimusten mukaan.

Tuotevalikoimamme tärkeimmät ominaisuudet:

• Suuri katkaisukyky, IEC/IEEE-standardien mukainen.

• Vankka kaarisammutuskammiorakenne takaa pitkän käyttöiän.

• Modulaariset laukaisuyksiköt mahdollistavat etävalvonnan ja koordinoinnin.

• Selkeä tilanilmaisin (ON/OFF/LAUENNUT) ja lukittavat kahvat turvallisuuden takaamiseksi.

• Suunniteltu helposti integroitavaksi kojeistojärjestelmiin tai jälkiasennettavaksi olemassa oleviin paneeleihin.

Lisää yleisiä kysymyksiä ja vastauksia

K: Kuinka voin päättää kuorman katkaisijan ja täyden katkaisijan välillä?
V: Jos järjestelmäsi vaatii toistuvaa kytkentää kuormituksen alaisena (esimerkiksi syöttöjohdot, muuntajan eristäminen tai verkon uudelleenkonfigurointi), kuorman katkaisija (LBS) voi olla sopiva, koska se tukee virrankatkaisua kustannustehokkaassa muodossa. Jos sovelluksesi kuitenkin tarvitsee keskeyttää suuret vikavirrat ja tarjota täyden suojan (oikosulku, ylikuormitus, kaarivika jne.), katkaisija, jolla on täydellinen vikakatkosluokitus, on välttämätön.

K: Voinko käyttää yhden valmistajan katkaisijaa toisen valmistajan paneelissa?
V: Monissa tapauksissa fyysinen mekaaninen sovitus voi olla mahdollista, mutta turvallisuus, koordinointi, takuu ja koodinmukaisuus on varmistettava. Katkaisijan tulee vastata paneelin virtakiskokokoonpanoa, liitintyyppiä, rungon nimellisarvoa ja keskeytysarvoa. Yhteensopimattoman tuotemerkin käyttö voi mitätöidä paneelin sertifioinnin tai johtaa epäoptimaaliseen suojaukseen.

K: Mitä rutiinihuoltoa katkaisija vaatii?
V: Vaikka katkaisijat on suunniteltu nollausta ja uudelleenkäyttöä varten, säännöllinen tarkastus on välttämätöntä: tarkista visuaaliset kulumisen merkit (kosketuseroosio, ylikuumeneminen, värimuutos), testaa mekanismin mekaaninen toiminta, tarkista laukaisuyksikön asetukset ja toimivuus, varmista, että liitännät ovat tiukat ja korroosiota ei esiinny. Säännöllinen huolto varmistaa luotettavuuden ja pidentää käyttöikää.

Lopuksi kloSyhftoimitamme täyden valikoiman virtapiirin suojausratkaisuja - vakiokatkaisijista kuormankatkaisijoihin ja ilmakuormakytkinvaihtoehtoihin -, jotka on suunniteltu vastaamaan nykyaikaisten jakelujärjestelmien, teollisuuslaitosten ja uusiutuvien laitosten muuttuviin vaatimuksiin. Asiantuntemuksemme varmistaa, että valitset oikean laitteen: oikean jänniteluokan, virtaluokituksen, katkaisukyvyn ja mekanismin käyttöösi. Konsultaatioita, räätälöityjä ratkaisuja ja tarjouksia varten —Ota yhteyttävarmistaaksesi, että järjestelmäsi on suojattu sopivimmilla laitteilla.
