Kuinka katkaisija suojaa virtajärjestelmääsi?

Sisällysluettelo

1. Mikä on katkaisija ja miksi sitä käytetään?

2. Kuinka tuotteemme toimii: Katkaisijan tekniset tiedot

3. Kuinka valita ulkoilman tyhjiökatkaisijan ja sisäilman katkaisijan välillä

4. Miksi valita brändimme – SYHF – ja miten ottaa meihin yhteyttä

Mikä on katkaisija ja miksi sitä käytetään?

Nykyaikaisissa sähköjärjestelmissä akatkaisijaon perussuojakomponentti. Sähkötekniikan määritelmän mukaan katkaisija on automaattinen kytkinlaite, joka katkaisee virran tavanomaisesta poikkeavien olosuhteiden, kuten ylikuormituksen tai oikosulkujen, ilmaantuessa ja suojaa siten laitteita ja estää palovaaran.

Erityisesti tyyppi, joka tunnetaan nimellä atyhjiökatkaisin (VCB)käyttää tyhjiötä väliaineena valokaaren sammuttamiseen, kun koskettimet avautuvat. Tämä tekniikka takaa erittäin nopean valokaaren katkaisun ja korkean eristyskyvyn.

Miksi käyttää tyhjiökatkaisinta?

• Se tarjoaa nopean vikavirtojen katkaisun, koska tyhjiöväliaine ei tue kaaren ylläpitämistä.

• Huoltovaatimukset ovat pienemmät verrattuna öljy- tai kaasueristettyihin katkaisimiin, koska kulutustarvikkeita on vähemmän ja valokaaren sammutuskaasuvuoto puuttuu.

• Se on ympäristöystävällisempi: ei SF₆-kaasua (monissa tapauksissa), ei vaadi öljyä.

• Se auttaa suojaamaan herkkiä laitteita ja takaa järjestelmän vakauden tarjoamalla luotettavan kytkentätehon keskijännitejärjestelmille (tyypillisesti 3 kV-40 kV tai keskijänniteverkoille).

Kuinka tuotteemme toimii: Katkaisijan tekniset tiedot

Alla esittelemme katkaisijatuotteemme yksityiskohtaiset tekniset tiedot, jotka on suunniteltu korkeaa suorituskykyä, luotettavuutta ja joustavuutta varten sekä sisä- että ulkoasennuksiin.

Tärkeimmät tiedot

Ominaisuudet ja edut

• Tyhjiökatkaisija varmistaa valokaaren nopean sammumisen, koska tyhjiössä ylläpitävä kaari ei voi säilyä.

• Kompakti rakenne sisäasennukseen: pienempi tilantarve, kevyempi paino, helpompi integrointi metallipäällysteisiin kojeistoihin.

• Vankka säänkestävä rakenne ulkoasennukseen: kestää sadetta, pölyä, UV-altistumista ja äärimmäisiä lämpötiloja.

• Vähäinen huolto vähentää elinkaarikustannuksia ja parantaa käytettävyyttä.

• Laaja valikoima luokituksia mahdollistaa valinnan järjestelmäsi tietyn kuormituksen ja vikavirtaprofiilin mukaan.

Kuinka valita ulkoilman tyhjiökatkaisijan ja sisäilman katkaisijan välillä

Tyhjiökatkaisijaa valittaessa sijainti ja ympäristö ovat ratkaisevia tekijöitä, jotka vaikuttavat suunnitteluun, suorituskykyyn ja kustannuksiin. Alla kuvailemme ja vertaamme kahta pääkäyttöluokkaa: ulkona ja sisällä.

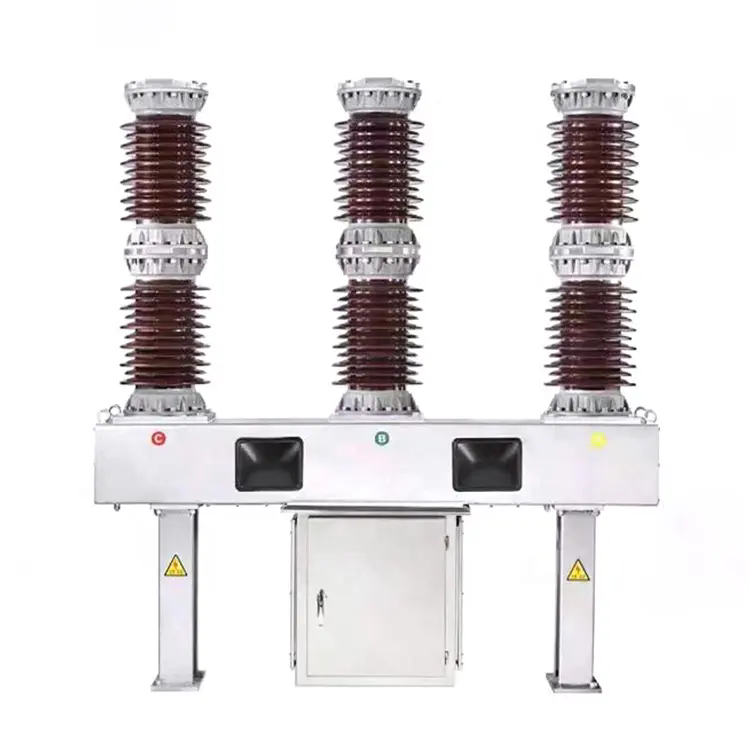

Ulkoinen tyhjiökatkaisin

Anulkoilman tyhjiökatkaisijaon erityisesti suunniteltu asennettavaksi ulkoilmaasemille, pylväisiin asennettuihin sovelluksiin tai etäkohteisiin, joissa laitteet ovat alttiina elementeille.

Tärkeimmät huomiot ulkokäyttöön:

• Kotelossa on oltava tiivis, kestävä ja korkea suojausluokka (esim. IP55+).

• On kyettävä toimimaan luotettavasti huolimatta altistumisesta sateelle, pölylle, tuulelle, äärimmäisille lämpötiloille, UV-säteilylle, mahdollisesti saastumiselle.

• Virumisetäisyydet, eristysvälykset ja rakennesuunnittelu ovat vaativampia ulkoilman vuoksi.

• Saavutettavuus ja ylläpito voivat olla vaikeampia; siksi luotettavuus ja vähän huoltoa vaativa suunnittelu ovat kriittisempiä.

Sisätilojen tyhjiön katkaisija

Ansisäilman katkaisijaon suunniteltu asennettavaksi rakennuksen tai kojeiston sisälle valvottuun ympäristöön – kuten liikerakennuksiin, teollisuuslaitoksiin, datakeskuksiin tai sisätiloihin.

Tärkeimmät huomiot sisäkäyttöön:

• Ympäristö on kontrolloitumpi (lämpötila, kosteus, pöly), joten suunnittelu voi olla kompaktimpaa, yksinkertaisempaa.

• Ylläpitoon pääsy on helpompaa; integrointi metallipäällysteisiin kojeistoihin on yksinkertaisempaa.

• Kustannukset ovat yleensä alhaisemmat kuin ulkoversiossa, koska kotelointi- ja ympäristösuunnitteluvaatimukset ovat pienemmät.

Vertailutaulukko

Kuinka päättää kumpaa käyttää

• Kysyä:Missä katkaisija sijaitsee?Jos se on ulkona ja alttiina, niin ulkotyyppi. Jos sisällä, niin sisätyyppi.

• Kysyä:Millainen ympäristöstressi on olemassa?Korkeat lämpötilan vaihtelut, pöly, kosteus → suosivat ulkosuunnittelua.

• Kysyä:Mikä on budjetti ja huoltokapasiteetti?Ulkoasennukset voivat vaatia enemmän ennakkokustannuksia ja monimutkaisempaa.

• Kysyä:Mitä vikavirtatasoa ja jänniteluokitusta tarvitaan?Varmista, että valitsemasi tyyppi täyttää järjestelmäsi tekniset tiedot.

Usein oikean tyypin huolellisella valinnalla vältetään myöhemmin kalliit virheet – kuten sisäyksikön asentaminen paljaalle ulkopaikalle, mikä voi johtaa lyhyeen käyttöikään tai vioittumiseen.

Miksi valita SYHF ja miten ottaa meihin yhteyttä

Meidän brändi,SYHF, on erikoistunut toimittamaan korkealaatuisia tyhjiökatkaisijoita, jotka on räätälöity sekä sisä- että ulkokäyttöön. Vuosikymmenten sähkökytkimien asiantuntemuksella varmistamme, että saat oikean spesifikaation, vankan rakenteen ja pitkän käyttöiän mukaiset laitteet.

Valitsemalla SYHF:n katkaisijat hyödyt:

• Tarkkaa suunnittelua järjestelmäsi jännite-, virta- ja paikkakohtaisiin vaatimuksiin.

• Laaja valikoima malleja sisä- ja ulkokäyttöön.

• Vähän huoltoa vaativa, luotettava tyhjiökatkaisintekniikka, joka vähentää kokonaiskustannuksia.

• Kattava tekninen tuki, dokumentaatio ja huoltopalvelu.

Lisätietoja tuotteistamme, teknisten tietojen täsmäämisestä, räätälöimisestä ja hinnoittelusta saatota meihin yhteyttä. SYHF-tiimimme on valmis opastamaan sinua valintaprosessin läpi varmistaen oikean valinnan sähköjärjestelmällesi ja turvaamalla investointisi.

Yleisiä kysymyksiä ja vastauksia katkaisimista

K: Mikä on tyhjiökatkaisin ja miten se toimii?
V: Tyhjiökatkaisin käyttää tyhjiösuljettua katkaisijakammiota kaaren sammuttamiseen, kun piirin koskettimet avautuvat. Tyhjiö tarjoaa korkean dielektrisen lujuuden ja nopean kaaren sammutuksen, mikä tekee siitä erittäin tehokkaan keski- ja korkeajännitesovelluksissa.

K: Voinko käyttää sisäilman katkaisijaa ulkona?
V: Yleensä ei. Sisäyksiköt on suunniteltu valvottuihin ympäristöihin, ja niistä voi puuttua ulkoaltistukseen vaadittava tiiviys, rakenteellinen kestävyys ja eristysvälykset. Niiden käyttö ulkona voi johtaa käyttöiän lyhenemiseen tai vaurioitumiseen.

K: Mitä huoltoa tyhjiökatkaisija vaatii?
V: Huolto on minimaalista vanhoihin teknologioihin verrattuna. Tärkeimmät tarkistukset sisältävät säännölliset mekaaniset toimintatestit, koskettimien kulumisen tarkastuksen ja kotelon eheyden varmistamisen. Tyhjiökatkaisijat ovat kestäviä ja vaativat harvemmin huoltoa, jos ne asennetaan oikein ja sopivaan ympäristöön.

Luotettavan kumppanin ja tuotelinjan puolesta SYHF on valmis tarjoamaan asiantuntevaa ohjausta ja laadukkaita laitteita. Älä epäröiota meihin yhteyttäseuraavaa projektia varten.
